简要描述：
介质特性：含固5%~30%的黑水，温度≤150℃,同时含有少量NH₃、H₂S、CO₂、Fe-,介质易结垢，有腐蚀性。
输送含固体颗粒介质所带来的问题是对过流部件和机械密封冲刷腐蚀严重，针对这一情况，a.把泵体、叶轮及泵盖等过流部件选用适宜的材料并经严格处理，既大大延长了耐磨零件的使用寿命，用户维修也极为方便。b.泵选用低转速，提高了泵耐冲刷性；c.机械密封也采取了相应的措施：在机封处加设节流环，使泵处于良好的环境下进行工作，保证机封长期可靠运行。这样设备维护过程简化，维修费用大大降低，关键是设备运行可靠性大大提高了。
1、流量：3~2400m³/h;
2、扬程：4~180m;
3、转速：1500rpm、3000rpm;
4、介质含颗粒浓度：0~30%;
5、介质温度：-40℃~180℃;
6、各种腐蚀性介质；
1. 水煤浆气化
高压煤浆给料泵：用于将水煤浆输送至气化炉。
预热水泵：用于预热煤浆，提高气化效率。
激冷水泵：用于冷却气化炉内的高温气体。
2. 灰水处理
低压灰水泵：用于输送气化炉排出的灰水。
澄清槽给料泵：用于将灰水输送至澄清槽。
澄清槽底流泵：用于输送澄清槽底部的高浓度灰水。
3. 甲醇合成与精馏
甲醇给料泵：用于甲醇合成装置。
甲醇精馏泵：用于甲醇精馏塔的回流和输送。
4. 变换与低温甲醇洗
工艺热凝液泵：用于变换装置。
低温甲醇洗泵：用于低温甲醇洗装置。
5. 硫回收与氢回收
液硫泵：用于硫回收装置。
酸水泵：用于处理硫回收过程中的酸性液体。
6. 空分装置
高压液氧泵：用于空分装置。
冷却水泵：用于空分装置的冷却系统。
7. 煤浆制备
煤浆卸料泵：用于卸载煤浆。
添加剂计量泵：用于煤浆制备过程中的添加剂输送。
8. 其他应用
渣池泵：用于输送气化炉排出的渣。
过滤机给料泵：用于过滤机的进料。
地面冲洗液下泵：用于地面冲洗液的输送。
1.煤化工泵根据工况条件主要由：泵体、叶轮、泵盖、密封部件、轴、轴承箱等部件组成。根据介质工况及性能参数有三种结构形式。
2.结构一：主要用于扬程≤50m的渣池泵、低压灰水泵、沉降槽给料泵、磨煤水泵、固含量小于5%等装置用泵。结构二：主要用于扬程>50m的渣池泵、低压灰水泵、沉降槽给料泵、磨煤水泵、固含量小于10%。结构三：主要用于固含量小于30%的沉降槽底流泵，过滤机给料泵等。
3.泵过流部件采用耐磨、耐蚀合金(Ni-Hard)制造。
4.转子部件主要由轴、轴套和叶轮组成。
5.轴承安装在轴承箱内，对转子起支承作用，并承受轴向力和径向力，该体系列泵采用圆柱滚子轴承和成对角接触球轴承组合。轴承采用润滑油润滑。
6.泵由电动机通过弹性加长膜片联轴器驱动。从泵入口端看叶轮旋转方向为逆时针，泵的入口为水平方向，出口为垂直方向。
7.该系列泵采用机械密封，冲洗方案根据工况条件采用API682:PLAN11或PLAN32方案。
8.该系列泵在出厂前每台均要进行性能及运行试验，并向客户提供每台泵的试验报告。
结构和性能
适用范围

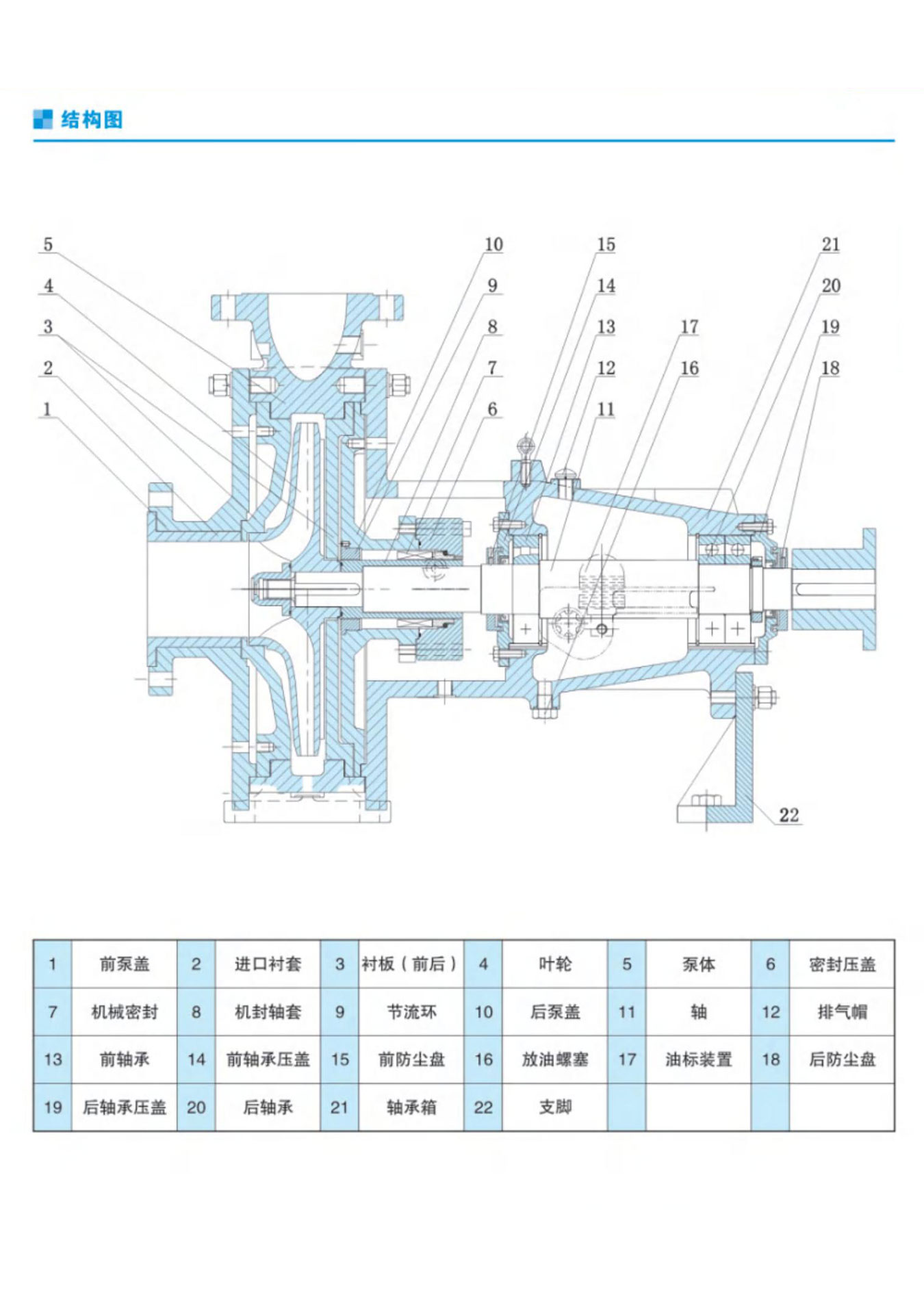

结构简图

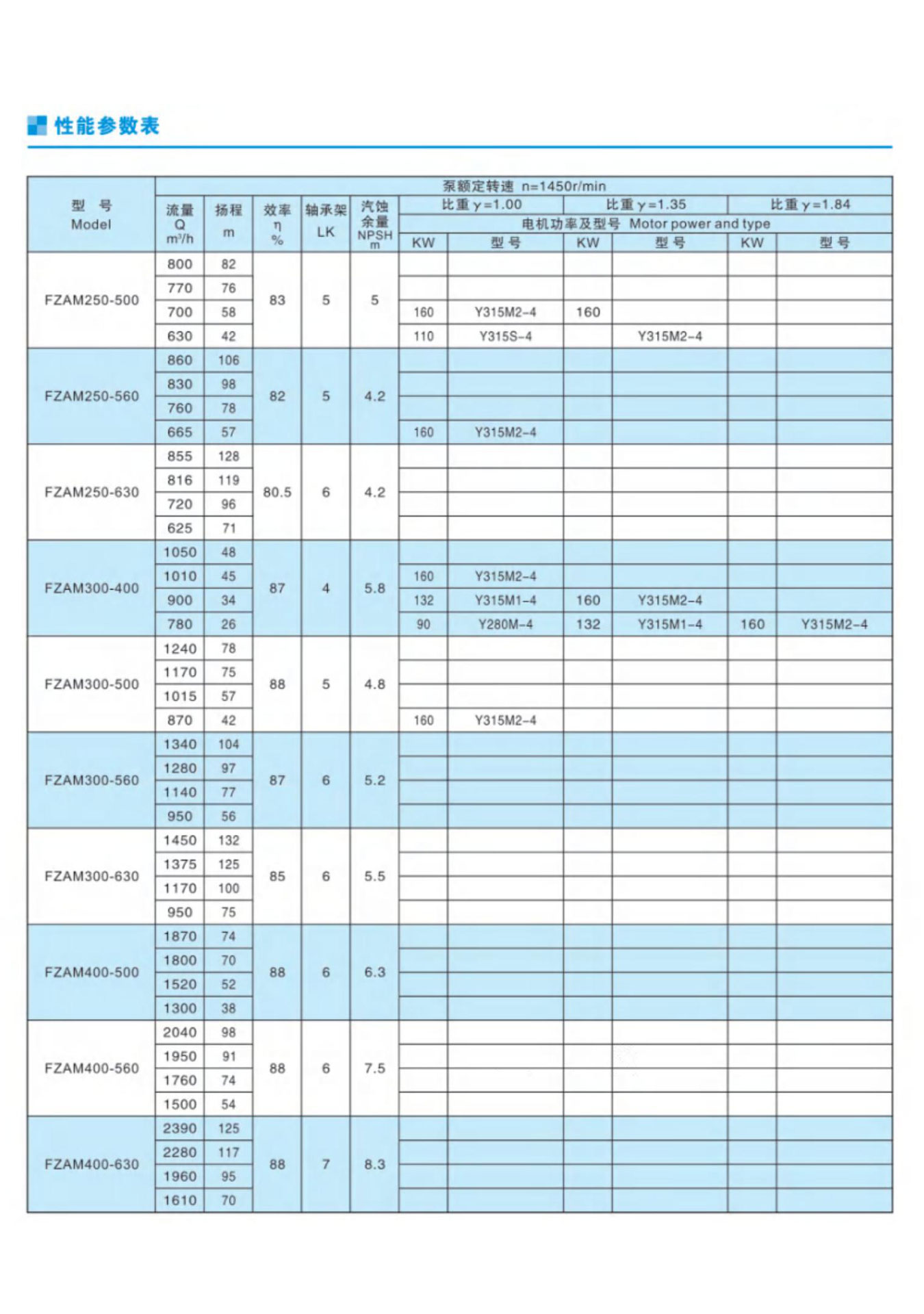

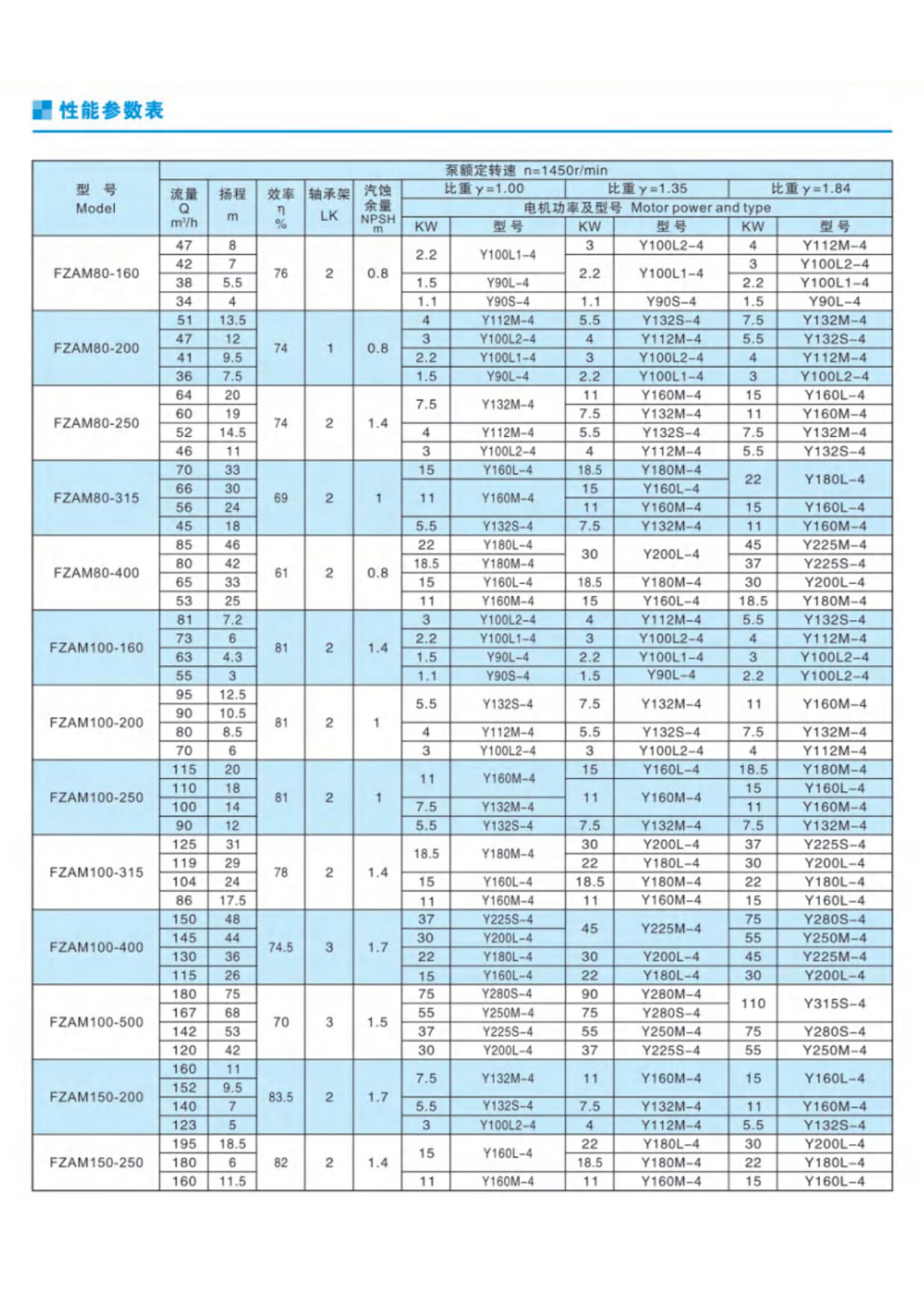

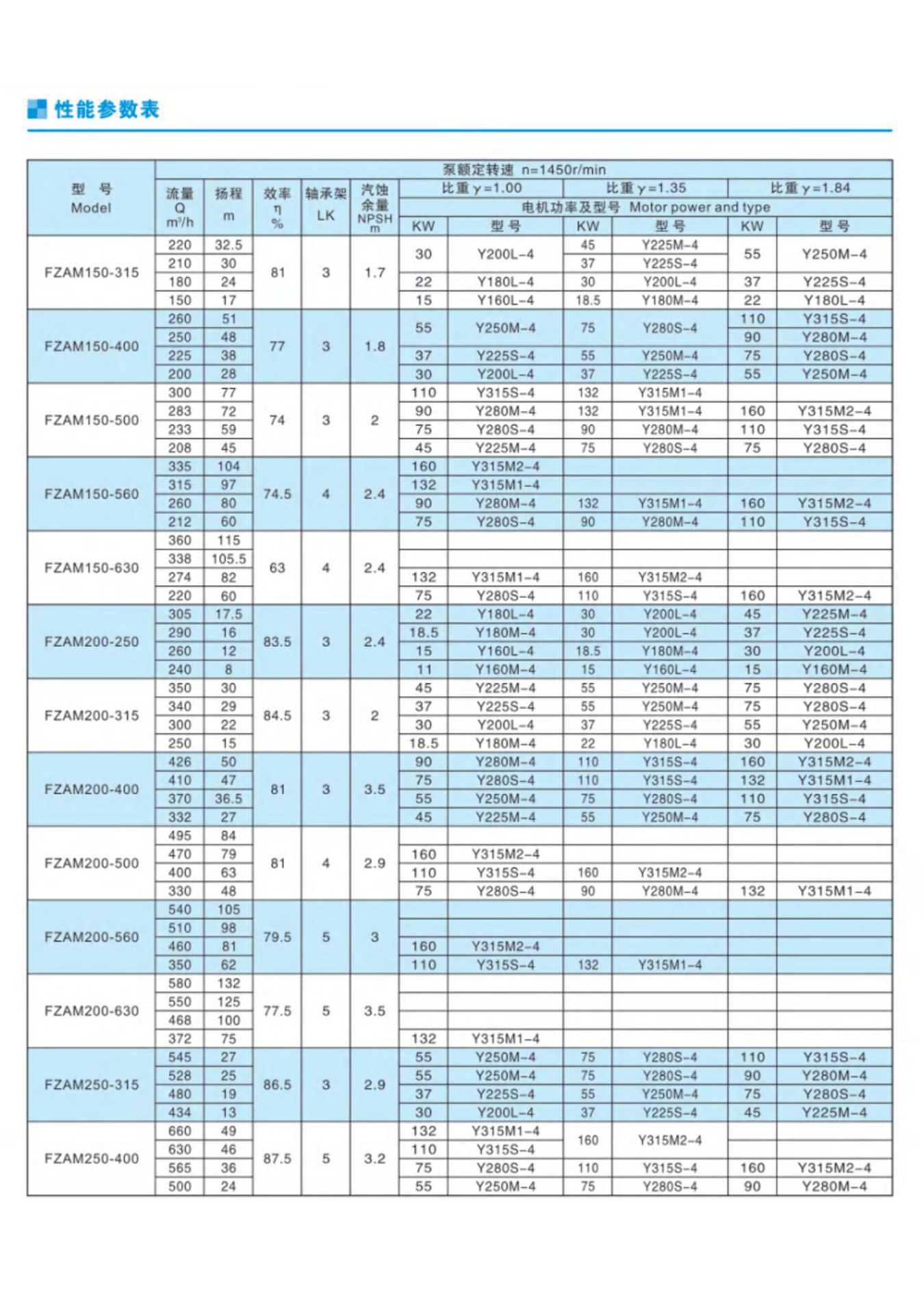

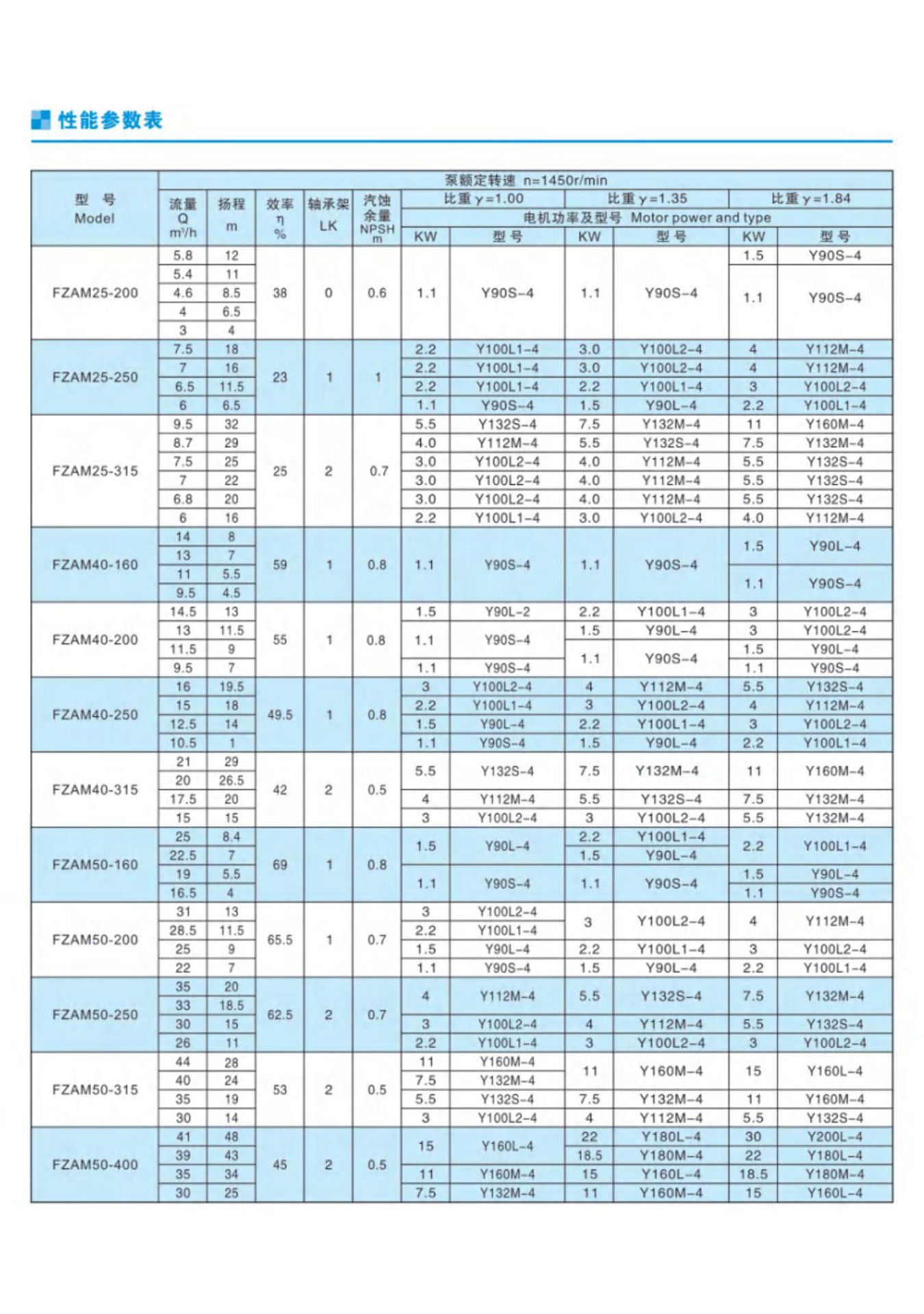

性能参数
